Convertitore sigma delta del primo ordine
Di deve costruire una periferica che, assieme a un front end digitale aggiuntivo, si possa comportare come convertitore sigma delta del primo ordine.

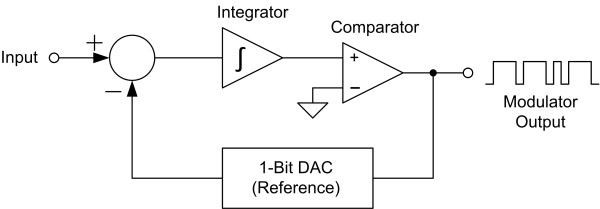

Con riferimento alla figyra seguente, il sottrattore, l'integratore e il comparatore deveono essere realizzati come circuito esterno a partire dalla tensione di alimentazione monopolare di 3.3 V, con 1.65 volte che rappresenta la tensione di riferimento (tensione “zero”). L'uscita del comparatore viene sfruttata dalla periferica digitale. La tensione di uscita dal DAC a 1 bit è ottenuta da una uscita digitale con la tensione 0 che rappresenta, rispetto alla tensione di riferimento, la tensione minima negativa e la tensione VDD che rappresenta la tensione massima positiva.
La periferica deve prevedere la possibilità di impostare la frequenza di campionamento dell'uscita del comparatore e il tempo di media per ricavare la tensione misurata.
Il circuitio esterno deve essere progettato dallo studente, con il supporto del docente, e deve essere usata per dimostrare il funzionamento del sistema.
